TL-YH 无间隙金属氧化物避雷器
    发布时间: 2021-04-19 17:43

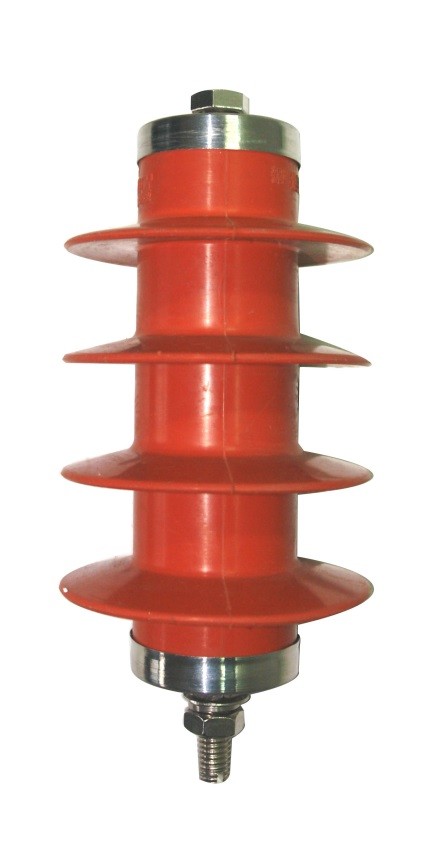

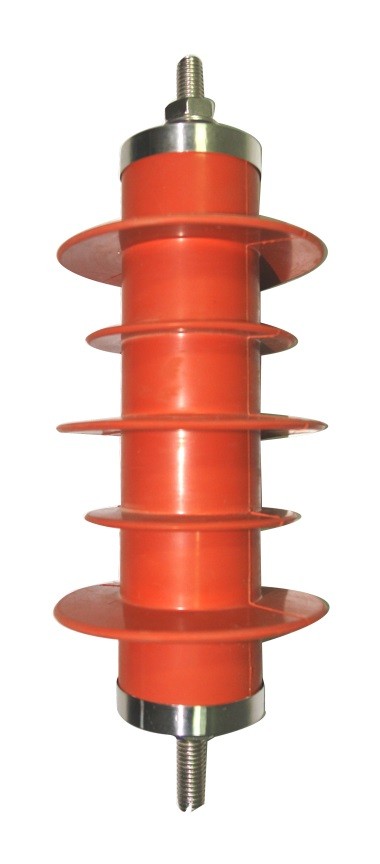

TL-YH 无间隙金属氧化物避雷器


产品概述

本品依据GB11032-2010《交流无间隙金属氧化物避雷器》，以HY5WS-17/50为例对其型号说明如下：
　　Y：金属氧化物避雷器；
　　H：复合外套，无H即为瓷套；
　　5：标称放电电流，因电压等级而异；
　　W:无间隙，C:串联间隙，B:并联间隙；
　　S:配电型，Z:电站型,D:电机型，R:电容型，T:铁道型：X：线路型
　　17:避雷器额定电压(kV)，即允许加在避雷器上的最大允许工频电压有效值，因型号和电压等级而异。
　　50:标称放电电流下最大残压峰值(kV),因型号和电压等级而异。

使用条件

1) 环境温度：-40℃～+60℃；

2) 海拔高度：小于2000m（高于2000 m请选用高原型产品）；

3) 额定频率：48Hz～62Hz；

4）最大风速不得超过35m/s；

5）地震裂度7度及以下地区；

技术参数（注：不得对本产品进行工频放电电压试验。）

避雷器使用场所

型号

系统标称电压有效值





kV

避雷器

额定电压

有效值







kV

避雷器

持续运行电压

有效值





kV

直流1mA参考电压







≥

kV

标称放电电流5kA

通流容量

陡坡冲击电流残压

峰值

≤

kV

雷电冲击电流残压

峰值

≤

kV

操作冲击电流残压

峰值

≤

kV

2ms方波冲击电流

  ≥

A

4/10us大电流冲击

   ≥

kA

低压型

HY1.5W-0.28/1.3

0.22

0.28

0.24

0.6

-

1.3

-

50

10

HY1.5W-0.5/2.6

0.38

0.50

0.42

1.2

-

2.6

-

50

10

HY1.5W-0.58/3.2

0.48

0.58

0.46

1.4

-

3.2

-

75

35

HY1.5W-0.62/3.6

0.52

0.62

0.5

1.6

-

3.6

-

75

35

HY1.5W-0.8/3.9

0.66

0.8

0.68

1.8

-

3.9

-

75

35

HY1.5W-0.9/4.3

0.69

0.9

0.72

1.9

-

4.3

-

75

35

配电型

HY5WS-5/15

3

5.0

4.0

8.0

19.6

15.0

14.5

100

65

HY5WS-10/30

6

10.0

8.0

15.0

34.5

30.0

25.5

100

65

HY5WS-17/50

10

17.0

13.6

25.0

57.5

50.0

42.5

100

65

线路型

HY5WX-5/15

3

5.0

4.0

8.0

19.6

15.0

14.5

100

65

HY5WX-10/30

6

10.0

8.0

15.0

34.5

30.0

25.5

100

65

HY5WX-17/50

10

17.0

13.6

25.0

57.5

50.0

42.5

100

65

HY10WX-18.5/49

11

18.5

14.8

26.0

55.9

48.6

41.5

400

100

HY10WX-48/126

33

49.0

39.2

68.6

145.0

126.0

107.0

400/

600/

800

100

HY5WX51/134

35

51.0

40.8

73.0

154.0

134.0

114.0

65

电

站

型

HY5WZ-5/13.5

3

5.0

4.0

7.5

15.5

13.5

11.5

200

65

HY5WZ-10/27

6

10.0

8.0

14.4

31.0

27.0

23.0

200

65

HY5WZ-17/45

10

17.0

13.6

24.0

51.8

45.0

38.3

200

65

HY5WZ-26/66

20

26.0

20.8

37.0

76.0

66.0

56.0

400

65

HY5WZ-34/85

20

34.0

27.2

48.0

75.0

85.0

95.0

400

65

HY5WZ-34/95

20

34.0

27.0

52.0

84.0

95.0

106.0

400

65

HY5WZ-51/134

35

51.0

40.8

73.0

154.0

134.0

114.0

400/

600/

800

65

HY5WZ-54/134

35

54.0

43.2

77.0

154.0

134.0

114.0

65

发

电

机

型

HY5WD-4/9.5

3.15*

4.0

3.2

5.7

10.7

9.5

7.6

400

65

HY5WD-8/18.7

6.3*

8.0

6.3

11.3

21.0

18.7

15.0

400

65

HY5WD-13.5/31

10.5*

13.5

10.5

18.6

34.7

31.0

25.0

400

65

HY5WD-17.5/40

13.8*

17.5

13.8

24.4

44.8

40.0

32.0

400

65

电

动

机

型

HY2.5WD-4/9.5

3.15*

4.0

3.2

5.7

10.7

9.5

7.6

200

65

HY2.5WD-8/18.7

6.3*

8.0

6.3

11.3

21.0

18.7

15.0

200

65

HY2.5WD-13.5/31

10.5*

13.5

10.5

18.6

34.7

31.0

25.0

200

65

HY2.5WD-17.5/40

13.8*

17.5

13.8

24.4

44.8

40.0

32.0

200

65

HY2.5WD-27.0/62

21.0*

27.0

21.0

37.2

69.4

62.0

50.0

400

65

电机中性点型

HY1.5W-2.4/6

3.15*

2.4

1.9

3.4

-

6.0

5.0

200

65

HY1.5W-4.8/12

6.3*

4.8

3.8

6.8

-

12.0

1.0

200

65

HY1.5W-8/19

10.5*

8.0

6.4

11.4

-

19.0

15.9

200

65

HY1.5W-10.5/23

13.8*

10.5

8.4

14.9

-

23.0

19.2

200

65

HY1.5W-12/26

15.75*

12.0

9.6

17.0

-

26.0

21.6

200

65

HY1.5W-13.7/29.2

18.0*

13.7

11.0

19.5

-

29.2

24.3

200

65

HY1.5W-15.2/31.7

20.0*

15.2

12.2

21.6

-

31.7

26.4

200

65

电

容

器型

HY5WR-10/27

6

10.0

8.0

14.4

-

27.0

21.0

400

65

HY5WR-17/46

10

17.0

13.6

24.0

-

46.0

35.0

400

65

HY5WR-51/134

35

51.0

40.8

73.0

-

134.0

105.0

400/

600/

800

65

变压器中性点

HY1.5W-30/80

35

30.0

24

44.0

-

80.0

76.0

400/

600/

800

65

HY1.5W-32/85

35

32.0

25.6

46.7

-

85.0

83.0

65

HY1.5W-33/90

35

33.0

26.4

48.0

-

90.0

86.0

65

HY1.5W-42/102

35

42.0

33.6

60.0

-

102.0

95.0

65

铁路

HY10WT-42/120

27.5

42.0

34.0

66.0

138.0

120.0

98.0

400/

600/

800

100


共 19 条记录123 下一页> 末页
