一、产品概述

我公司自行研制开发出新一代TL-PN灭火装置。装置采用军工级机电一体的操纵机构，具有动作准确、可靠。降低了产品的维护、保养等费用，使用寿命延长。

该产品具有如下突出特点：

1、以防为主，防消结合。可以有效防止油浸变压器爆裂所产生的火灾，避免重大损失，利于变压器安全运行。

2、不用水或泡沫等灭火介质，免除了消防排水设计和相关设施。

3、属环保产品，该设施不对环境和变压器本身造成任何污染。

4、造价低，运行管理简单、维护方便。

5、本装置需有两个信号发生，与逻辑后立即灭火，排除误动的可能，灭火时间短；

6、限制内部故障引起火灾的损坏范围，减少变压器火灾造成的损失；

7、结构紧凑，易于安装；

8、不受水源等地理环境限制，不会冻冰，阻塞；有效解决了我国华北、西北、东北等三北地区，因水资源缺乏而形成的“以水定所”的被动局面。

二、产品简介

1结构与工作原理

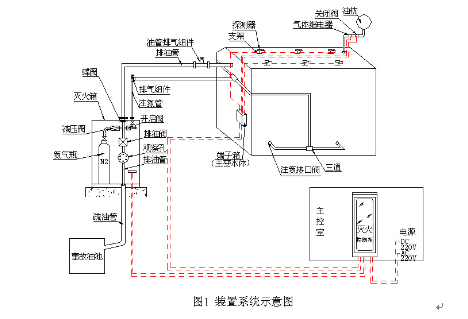

河北温绘电气设备制造有限公司生产的TL-PN型排油充（注）氮式变压器灭火装置（以下简称装置），即为防止火灾危险的产生而开发的成套灭火装置。此灭火装置不适用于变压器油箱外部和分接开关箱内部火源的灭火。排油充（注）氮式变压器灭火装置（图1），由灭火箱、氮气瓶、开启阀、注氮管路、排油管路、快速排油阀、探测器、关闭阀（断流阀）和控制柜等组成。
排油充（注）氮式变压器灭火装置工作原理图

2、技术数据：

（1）氮气瓶容积：0.04m³、0.05m³、0.063 m³

（2）氮气瓶内氮气得公称压力：15+ 0.5Mpa（20℃）

（3）内部排油管路直径：φ100mm;φ150mm
（4）注氮管路直径：φ25mm

（5）灭火箱重量：230～240kg

（6）灭火箱控制电路电压：220±5％VDC，各次谐波分量值之浮值和小于直流量的1％

（7）探测器的动作温度为145±10℃

工作环境温度：-5℃～55℃，海拔高度≤2000米

有效注氮时间≥5min

3、灭火箱的外形：2000mm高 X1300 mm宽 X400 mm深
