产品概述

在110kv、220kv、500kv、1000kv的油浸变压器中，主要采用自然油循环风冷、强迫油循环风冷和强迫油循环水冷三种冷却方式。变压器风冷智能控制柜就是针对油冷冷却方式而设计的智能型控制柜。它可以实现远方自动和就地手动控制方式，并可以把各种信息上传显示和下行控制设定，对变压器整个冷却系统实现控制，达到节能和延长散热器使用寿命的目的。

使用环境条件

1、安装地点：户外、户内

2、周围环境温度

最高：+55℃ 最低：-40℃  最大日温差：25K 日照强度：0.1w/cm²

3、海拔高度：2000米以下

4、最大风速：35m/s

5、地震烈度：8度

水平加速度：0.3g   垂直加速度：0.15g

6、            污秽等级：Ⅲ级（2.8kv/cm）

7、            覆冰厚度：10mm

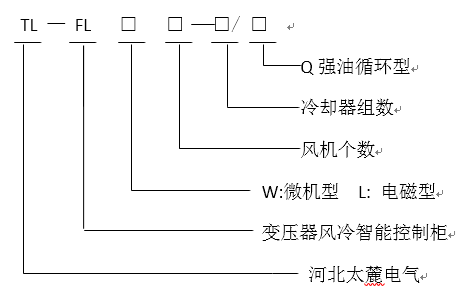

型号含义

技术参数

1、工作电源：三相四线交流双路动力电源输入 AC380V±15%；；

直流控制电源输入DC220V±10%；

2、耐压强度：≥AC2000V/1min；

3、绝缘性能：≥100MΩ；

4、 PLC工作温度：工业级PLC→-5℃～+55℃；军用级PLC→-40℃～+85℃；

5、继电器输出：触点容量→ AC220V/5A；隔离耐压→ AC2000V；

6、通信接口：标准 RS485隔离串口；Modbus 通信协议；

7、保护功能：DC24V电源，输出短路保护，故障消除自恢复；

8、 PLC抗电磁干扰性能：符合IEC255-22 标准规定；

9、温湿度传感器：凝露加热自恢复；测温精度：±0.3%；测湿精度：±2%；

温度量程：-40℃～+120℃；湿度量程：0～100%RH。

订货须知

1、            控制柜请注明微机型、电磁型。

2、            请提供变压器冷却形式

3、            请提供冷却器组数

4、            请提供冷却风机个数及功率

5、            强油循环型需提供油泵个数及功率

6、            如需与远方通讯请提供通讯规约

7、            如需远方控制请提供控制接点及端子排图

8、            如需精确控制请提供温度和负载的模拟量
