产品简介
DW81电气接点测温装置是一款用于高、中压电力系统(110KV，6—35KV)电气接点设备的智能化装置。它是集在线温度测量、数据采集、数据分析和控制功能于一体的现代化高科技产品。该装置提供了RS485通讯接口，MODBUS-RTU通讯协议。
二、产品特点
● 先进的高性能工业级微处理器，数据处理和信息存储能力强，可靠性高，运行速度快；
● 具有精准先进的测温技术，能根据不同现场要求配置相应的测温方案；
● 可编程显示，温度接点数6路、9路可切换，常规为6点，非常规接点数订货请说明；
● 红绿双色液晶显示，专业化测温显示界面，显示内容清晰、视角广阔；
● 人性化按键和菜单设计，符合现场调试特点，便于操作；
● 温度在线实时测量，测量精度高、实时性强；
● 先进存储技术，实现掉电后设定参数仍能保存；
● 自锁式面板安装机构，接线简单，拆装方便；
● 装置小巧玲珑 ，空间占用小，标准的开孔尺寸，适用性强；
● 通讯可查询最高12次超温报警事件记录，面板可查询最近9次超温报警事件记录，方便查询接点越限温度，产生时间，持续时间；
● 通讯功能：采用RS485通讯接口、MODBUS-RTU协议，可将测量信息、继电器输出状态、高温报警事件纪录等参数上传后台监控系统，实现在线数据的远方集中管理和监控。
三、主要功能
|
温度测量 |
多路接点温度实时测量及实时显示 |
|
参数设置 |
报警温度上、下限及其它数据的显示和设定 |
|
事件记录 |
通讯可查询最近12次超温报警数据记录，显示可查询最近9次超温报警数据记录 |
|
系统时间 |
系统自带万年历时钟功能 |
|
显示特色 |
双色液晶显示，具有高温报警时液晶变色功能 |
|
通讯功能 |
RS485通讯接口，MODBUS-RTU通讯协议，波特率可设 |
|
报警接口 |
具有声、光报警接口输出功能 |
|
传感器类型 |
表带式 |
|
工作电源 |
AC 176～264V 功耗＜3W |
|
测温通道 |
可选1～9路温度采集 |
|
工作环境 |
温度：-20℃～+65℃ 湿度：≤95%RH |
|
环境温度测量范围 |
-20℃～+80℃ |
|
接点温度测量范围 |
-20℃～+150℃ |
|
报警输出口 |
无源输出（负载＜300W） |
|
通讯接口 |
RS485（隔离），采用MODBUS-RTU通讯协议，一个起始位，8个数据位，无奇偶校验，一个停止位 |
|
无线模块空旷收发距离 |
可视<30米/<100米 |
|
RS485通讯距离 |
＜1200米 |
|
温度精度 |
±1℃ |
|
液晶显示分辨率 |
1℃ |
五、产品尺寸及安装
电气接点测温装置采用嵌入式安装，由三部分组成：装置主机、天线、测温传感器组成。

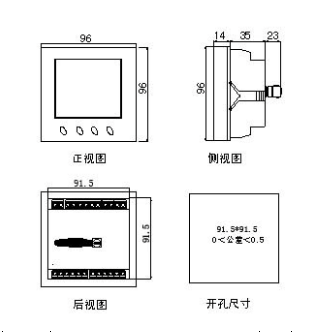

5.1、装置主机尺寸图如下
外形尺寸：96mm×96mm×72mm 开孔尺寸：91.5mm×91.5mm 安装深度：≥58mm
5.2、测温传感器：
电池供电、CT取电、红外传感器均可与之配套使用。
六、产品接线端子图
注：13#～24#接线端子为选用红外传感器时有效
|
通讯 |
RS485A |
1 |
工作电源 AC/DC220V |
L |
11 |
|
RS485B |
2 |
N |
12 |
||
|
报警输出 |
DO1 |
3、4 |
温度传感器 接口 |
|
13、14、15、16 |
|
DO2 |
5、6 |
|
17、18、19、20 |
||
|
|
|
|
|
21、22、23、24 |
