概述

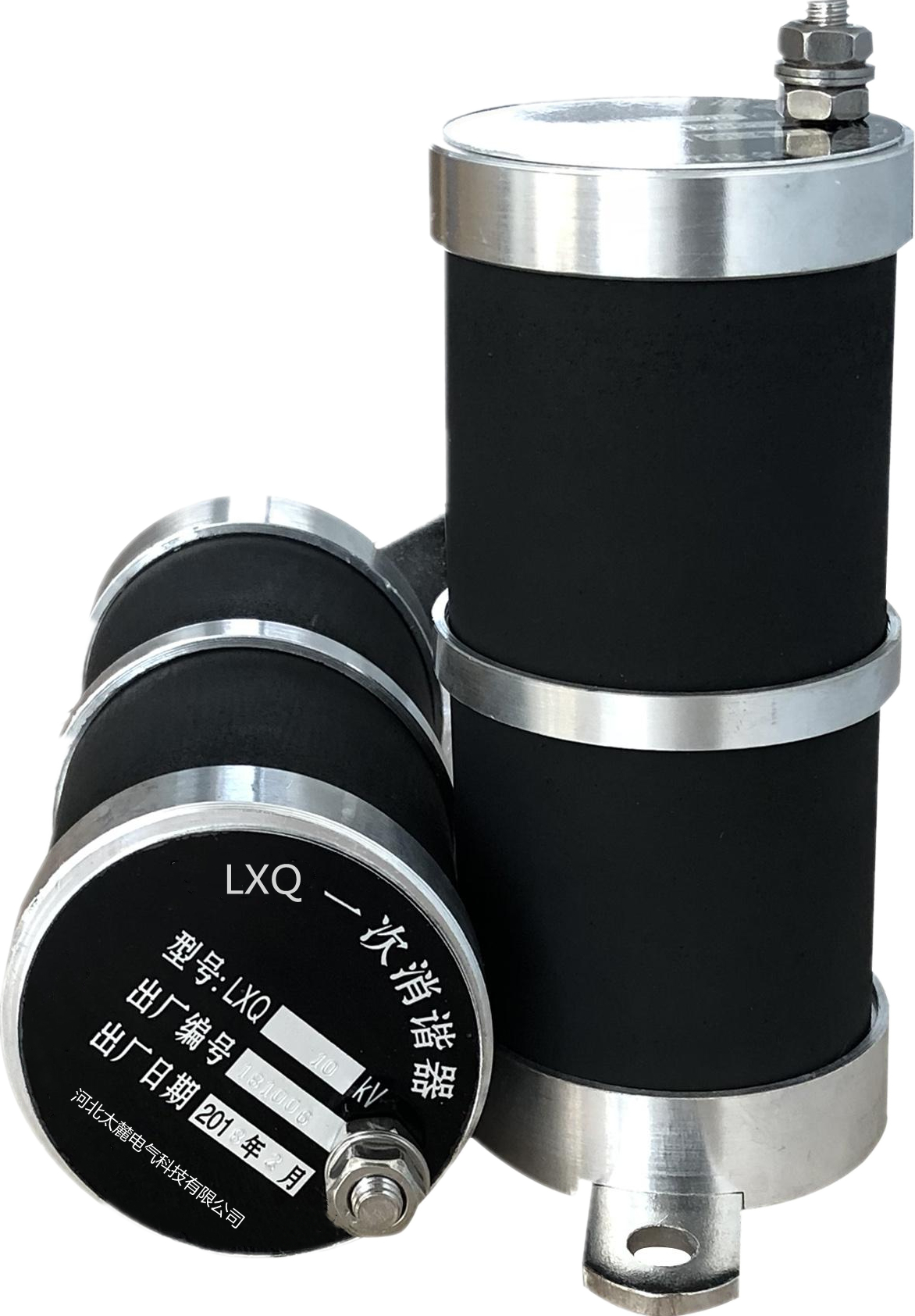

LXQ系列6～35kV电压互感器中性点用非线性消谐阻尼电阻器（简称一次消谐器），是安装在6～35kV电压互感器（以下简称压变或PT）一次绕组中性点与地之间的元件。消谐器可直接用于户内外，它体积小、重量轻、散热快、强度高、便于安装，很受用户青睐。该产品符合电力部标准DL/T620-1997《交流电气装置的过电压保护和绝缘配合》中的规定，起到限制电压互感器铁磁谐振的作用。

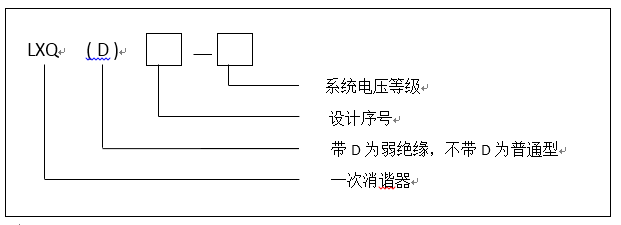

型号说明

注： LXQI型中10KV超小型不能带D参数。

使用条件

1、LXQI适用于户外，LXQⅡ、LXQⅢ适用于户内，环境温度-40℃～+60℃；

 2、额定频率：48Hz～62Hz；
3、海拔高度不大于3000m，地震裂度8度及以下地区；

4、大气中无严重污秽及浸蚀性介质的场所；
5、串接于交流6～35kV非有效接地系统PT一次绕阻中性点与地之间，能有效地限制弧光接地过电压和消除铁磁谐振。

安装方式

一次消谐器安装在压变中性点与地之间，下端固定接地，上端接中性点，如下图所示。若安装在压变柜内，消谐器与周围接地体的距离建议≥2cm。消谐器上端与PT中性点采用绝缘导线连接。消协器不分正负极，一般垂直安装，也可以水平安装。
