TL-TBP组合式过电压保护器

发布时间: 2021-04-19 17:35

TL-TBP系列三相组合式过电压保护器是一种高性能过电压吸收装置，适用于35KV及以下电力系统中，主要用于保护发电机、变压器、开关、母线、电动机、并联补偿电容器组等电气设备的绝缘免受过电压的损害。我公司产品符合GB11032-2000《交流无间隙金属氧化物避雷器》、DL/T620-1997《交流电气装置的过电压保护和绝缘配合》、JB/T10496-2005《交流三相组合式无间隙金属氧化物避雷器》、JB/T10609-2006《交流三相组合式有串联间隙金属氧化物避雷器》等标准。

商品信息

产品概述

TL-TBP系列三相组合式过电压保护器是一种高性能过电压吸收装置，适用于35KV及以下电力系统中，主要用于保护发电机、变压器、开关、母线、电动机、并联补偿电容器组等电气设备的绝缘免受过电压的损害。我公司产品符合GB11032-2000《交流无间隙金属氧化物避雷器》、DL/T620-1997《交流电气装置的过电压保护和绝缘配合》、JB/T10496-2005《交流三相组合式无间隙金属氧化物避雷器》、JB/T10609-2006《交流三相组合式有串联间隙金属氧化物避雷器》等标准。

型号说明

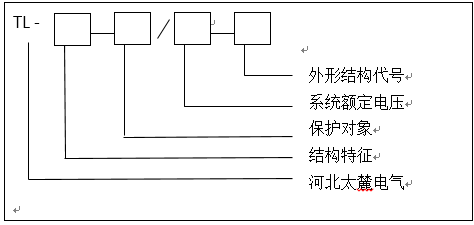

组合式保护器型号说明：

系统额定电压：安装过电压保护器系统的额定电压

结构特征: 1、无间隙组合式过电压保护器

2、串联间隙组合式过电压保护器

3、三相六柱组合式过电压保护器

保护对象：A、电站型：适合各种变压器、开关、母线的过电压保护

B、电机型：适合各类电机的过电压保护

C、电容器型：适合各种电容器组的过电压保护

O、电机中性点型：适合电机中性点的过电压保护

外形结构：F、全封闭结构

T、积木式组合结构

S、六柱式结构

GY、高原型结构

注：120mm相间距的T型过电压保护器既不能带计数器也不能带监测仪。

技术参数 表一：TBP1系列过电压保护器主要技术参数

产品型号		系统额定电压	保护器额定电压	组合方式	直流1mA参考电压	标称放电电流5kA等级			通流容量
						操作冲击电流残压	雷电冲击电流残压	陡波冲击电流残压	2ms方波冲击电流	4/10us大电流冲击
		有效值kV			≥kV	峰值≤kV			≥A	kA
电站型	TL-TBP1-A/3-□	3	5	相-相	7.5	11.5	13.5	15.5	400	65
				相-地	7.2
	TL-TBP1-A/6-□	6	10	相-相	15.0	23.0	27.0	31.0	400	65
				相-地	14.4
	TL-TBP1-A/10-□	10	17	相-相	25.0	38.3	45.0	51.8	400	65
				相-地	24.0
	TL-TBP1-A/11-□	11	18.5	相-相	27.0	41.5	48.6	55.9	800	65
				相-地	26.0
	TL-TBP1-A/20-□	20	34	相-相	50.0	76.6	90.0	103.6	800	65
				相-地	48.0
	TL-TBP1-A/33-□	33	48	相-相	79.2	126.0	141.0	160.0	800	65
				相-地	68.6	107.0	126.0	145.0
	TL-TBP1-A/35-□	35	51	相-相	84.0	134.0	150.0	170.0	800	65
				相-地	73.0	114.0	134.0	154.0
电机型	TL-TBP1-B/3-□	3.15*	4	相-相	7.0	9.4	11.6	13.0	400	65
				相-地	5.7	7.6	9.5	10.7
	TL-TBP1-B/6-□	6.3*	8	相-相	14.0	18.7	23.3	26.2	400	65
				相-地	11.2	15.0	18.7	21.0
	TL-TBP1-B/10-□	10.5*	13.5	相-相	23.2	31.0	38.7	43.3	400	65
				相-地	18.6	25.0	31.0	34.7
	TL-TBP1-B/11-□	11*	15	相-相	26.5	40.8	47.8	54.8	800	65
				相-地	21.0	32.3	37.8	43.5
电容器型	TL-TBP1-C/3-□	3	5	相-相	7.5	10.5	13.5	-	800	65
				相-地	7.2
	TL-TBP1-C/6-□	6	10	相-相	15.0	21.0	27.0	-	800	65
				相-地	14.4
	TL-TBP1-C/10-□	10	17	相-相	25.0	35.0	45.0	-	800	65
				相-地	24.0
	TL-TBP1-C/11-□	11	18.5	相-相	27.0	41.5	48.6	-	800	65
				相-地	26.0
	TL-TBP1-C/33-□	33	48	相-相	79.2	126.0	141.0	-	800	65
				相-地	68.6	107.0	126.0
	TL-TBP1-C/35-□	35	51	相-相	84.0	134.0	150.0	-	800	65
				相-地	73.0	114.0	134.0
电机中性点型	TL-TBP1-O/3-T	3.15*	2.4	相-地	3.4	5.0	6.0	-	400	65
	TL-TBP1-O/6-T	6.3*	4.8	相-地	6.8	10.0	12.0	-	400	65
	TL-TBP1-O/10-T	10.5*	8.0	相-地	11.4	15.9	19.0	-	400	65

表二：TL-TBP2系列过电压保护器主要技术参数

产品型号		系统额定电压	保护器额定电压	工频放电电压 (90%～120%)	1.2/50冲击放电电压	标称放电电流5kA等级			通流容量
		系统额定电压	保护器额定电压	工频放电电压 (90%～120%)	1.2/50冲击放电电压	操作冲击电流残压	雷电冲击电流残压	陡波冲击电流残压	2ms 方波冲击电流	4/10us大电流冲击
		有效值kV			峰值≤kV				≥A	kA
电站型	TL-TBP2-A/3-□	3	3.8	8	12	10.2	12	13.5	400	65
	TL-TBP2-A/6-□	6	7.6	16.0	24.0	20.4	24.0	27.0	400	65
	TL-TBP2-A/10-□	10	12.7	26.0	41.0	35.0	41.0	46.0	400	65
	TL-TBP2-A/35-□	35	42.0	80.0	124.0	105.4	124.0	139.0	800	65
电机型	TL-TBP2-B/3-□	3.15*	3.8	7.5	9.5	7.5	9.5	10.7	400	65
	TL-TBP2-B/6-□	6.3*	7.6	15.0	18.7	15.0	18.7	21.0	400	65
	TL-TBP2-B/10-□	10.5*	12.7	25.0	31.0	25.0	31.0	34.7	400	65
电容器型	TL-TBP2-C/3-□	3	3.8	8	12	10.2	12	-	800	65
	TL-TBP2-C/6-□	6	7.6	16.0	24.0	20.4	24.0	-	800	65
	TL-TBP2-C/10-□	10	12.7	26.0	41.0	35.0	41.0	-	800	65
	TL-TBP2-C/35-□	35	42.0	80.0	124.0	105.4	124.0	-	800	65
电机中性点型	TL-TBP2-O/3-T	3.15*	2.4	4.5	6.0	5.0	6.0	-	400	65
	TL-TBP2-O/6-T	6.3*	4.8	9.0	12.0	10.0	12.0	-	400	65
	TL-TBP2-O/10-T	10.5*	8.0	15.0	19.0	15.9	19.0	-	400	65

注：带*的为电机额定电压。

表三：TL-TBP3系列三相六柱式过电压保护器主要技术参数

产品型号		系统额定电压	保护器额定电压	组合方式	直流1mA参考电压	标称放电电流5kA等级			通流容量
						操作冲击电流残压	雷电冲击电流残压	陡波冲击电流残压	2ms方波冲击电流	4/10us大电流冲击
		有效值kV			≥kV	峰值≤kV			≥A	kA
电站型	TL-TBP3-A/3-S	3	5	相-相	7.5	11.5	13.5	15.5	800	65
				相-地	7.2
	TL-TBP3-A/6-S	6	10	相-相	15.0	23.0	27.0	31.0	800	65
				相-地	14.4
	TL-TBP3-A/10-S	10	17	相-相	25.0	38.3	45.0	51.8	800	65
				相-地	24.0
电机型	TL-TBP3-B/3-S	3.15*	4	相-相	7.0	9.4	11.6	13.0	800	65
				相-地	5.7	7.6	9.5	10.7
	TL-TBP3-B/6-S	6.3*	8	相-相	14.0	18.7	23.3	26.2	800	65
				相-地	11.2	15.0	18.7	21.0
	TL-TBP3-B/10-S	10.5*	13.5	相-相	23.2	31.0	38.7	43.3	800	65
				相-地	18.6	25.0	31.0	34.7
电容器型	TL-TBP3-C/3-S	3	5	相-相	7.5	10.5	13.5	-	800	65
				相-地	7.2
	TL-TBP3-C/6-S	6	10	相-相	15.0	21.0	27.0	-	800	65
				相-地	14.4
	TL-TBP3-C/10-S	10	17	相-相	25.0	35.0	45.0	-	800	65
				相-地	24.0
