一、产品简介

三、技术指标

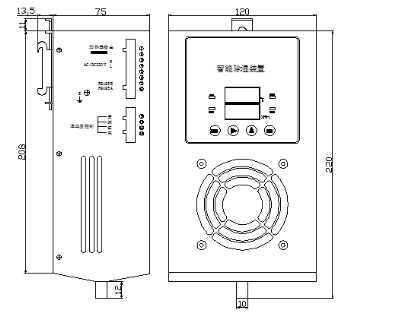

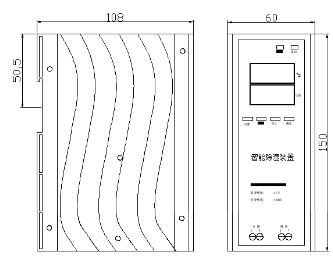

  1  TL-CS30W (塑胶壳体)装置尺寸及安装图如下：

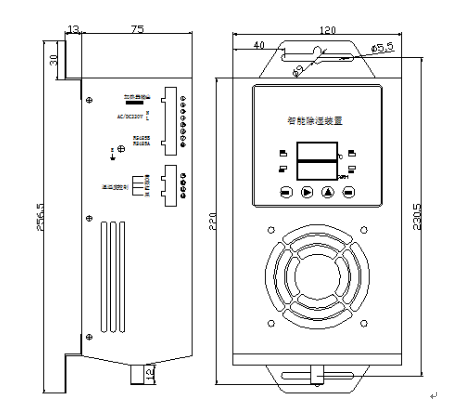

 2  TL-CS60W (304不锈钢壳体)装置尺寸及安装图如下：

外形尺寸120mm×88mm×220mm    安装方式：支安装方式，底部避开排水嘴开孔，建议用M5螺丝

安装注意事项：

1、安装时除湿装置必须竖放，出水口朝下,垂直安装

2、保证抽湿装置前面与其他装置间有大于5cm的空间，来保证正面风扇出风口出风。

3、将出水管一端接入抽湿装置的派送口，用卡箍固定，出水管中间保持顺畅，不得缠绕，以方便排水。另 一端通向箱体外面。

4、接线端子上对应功能连接；(附：引线L=500mm外置温湿度传感器)。

五、运输与贮存

      产品运输和拆封不应受到剧烈冲击，应根据GB/T15464《仪器仪表包装通用技术条件》的规定运输和储存。保存产品应在原包装



内，保存的地方环境温度为-40℃～＋70℃，相对湿度不超过85％，空气中无腐蚀性气体。产品在仓库里保存，应放在台架上，叠放高

度不超过5箱，拆箱后，单只包装的产品叠放高度不超过5只。

六、保修期限及订货说明

      产品自出厂之日起十二个月内，在用户遵守说明书规定要求进行操作和使用时（除去人为的破坏和操作失误以外造成的损坏）发
现产品有功能、外观缺陷和不符合各项技术指标时，制造厂给予免费修理或更换。 订货时，请详细写明所需型号及功能要求等相关内


容，以便能为您提供更精确之产品。
