二、技术指标
|
工作电源 |
DC 110V～300V或AC 85～265V |
|
工作环境 |
温度：-20℃～+70℃ 湿度：≤95%RH |
|
环境温度测量范围 |
-20℃～+80℃ |
|
接点温度测量范围 |
-20℃～+150℃ |
|
加热接口 |
无源输出（负载＜300W） |
|
降温接口 |
无源输出（负载＜300W） |
|
接点测温报警接口 |
无源输出（负载＜300W） |
|
强制闭锁接口 |
无源输出（负载＜300W） |
|
介质强度 |
≥AC2000V |
|
绝缘性能 |
≥100MΩ |
|
温度精确度 |
≤±1℃ |
|
湿度精确度 |
≤±2%RH |
|
动态闪烁频率 |
1次/秒 |
|
人体接近感应时间 |
≤3秒 |
|
通讯接口 |
RS485（隔离），采用MODBUS-RTU通讯协议 |
|
RS485通讯距离 |
＜1200米 |
|
通讯波特率 |
1200bps、2400bps、4800bps、9600bps可设置 |
|
状态指示方式 |
开入量与LED数码显示为动态配置关联关系 |
|
抗电磁干扰性能 |
符合IEC255-22的标准规定 |
|
温度传感器类型 |
感应取电表带式 |
|
无线模块收发距离 |
空旷场合可达30米 |
|
液晶显示分辨率 |
1℃ |

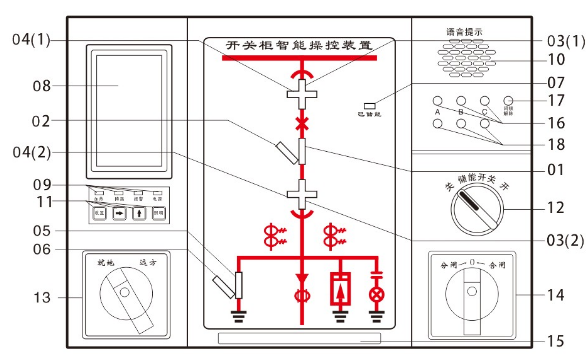

三、模拟显示部分与功能（注：下图为常规面膜图、具体面膜图以实物为准）
01 断路器合指示 10 语音输出
02 断路器分指示 11 操作键盘
03（1）、03（2）工作位置指示 12 储能旋钮
04（1）、04（2）试验位置指示 13 远方/就地转换开关
05 接地开关合指示 14 分/合闸转换开关
06 接地开关分指示 15 人体感应
07 储能指示 16 带电显示
08 液晶显示界面 17 闭锁
09 指示灯区 18 验电核相
无线测温功能
每台主机标准配置3~9点测温(最大可以接收15个测量点温度)。接点温度传感器采用感应取电方式自主获取工作电源，并在负责电流10A~5000A以上的范围内长期持续稳定工作，实现免维护的高压电气接点温度监测。

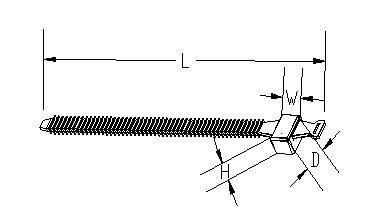

表带式接点测温传感器尺寸及参数
安装尺寸图（本尺寸图仅供参考，具体尺寸以发货实物为准）
表带W 28×D 36×H 20×L420mm
合金带W10×D0.3×L根据安装体大小确定
①．耐温(-40℃～+250℃)硅胶表带外壳，采用合金材料感应取电；
②．壳内的热敏传感器或引出的温度探头与接点导热体紧密接触，能准确测量实时温度；
③．通过感应取电在负荷为5A~5000A范围内都能有效工作。
四、安装尺寸与接线图
4.1、安装尺寸
嵌入式安装 外形尺寸：263mm×186mm×85 mm 开孔尺寸：249mm×173mm
4.2、接线图（此图为常规端子图、具体端子图以实物为准）
TL-CK95
一、概述
开关柜智能操控装置，功能强大、用于0.4KV-35kV 户内开关柜，取代现有的一次回路模拟图、温湿度控制器，高压带电闭锁装置，全功能语音防误提示和告警，配有合闸、分闸、储能、远方/就地、照明开关。RS485通讯接口，通讯协议为MODBUS通讯协议。
二、技术指标
工作电源:：AC85～265V/DC110～300V
工作环境温度：－20℃～＋70℃
工作环境湿度：≤95％RH
温度测量范围：－20℃～＋80℃
湿度测量范围：20％-99％RH
加热输出口：有源输出
报警输出口：无源输出
闭锁输出口：无源输出
介质强度：≥AC2000V
绝缘性能：≥100MΩ
温度精度：≤±1℃
湿度精度：≤±2％RH
动态闪烁频率：1次/秒
RS485通讯距离：≤1200米
开关量输入端子和LED数码显示关联关系：动态配置
抗电磁干扰性能：符合IEC255－22的标准规定

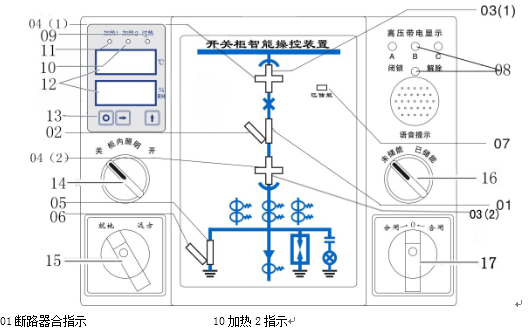

三、模拟显示部分与功能（注：此面膜图为常规面膜图、具体面膜图以实物为准）
01断路器合指示 10加热2指示 02断路器分指示 11加热1指示 03（1）、03（2）工作位置指示 12数码管显示
04（1）、04（2）试验位置指示 13操作按键 05接地开关合指示 14照明开关 06接地开关分指示 15就地/远方转换 07储能指示 16储能开关 08带电显示及闭锁 17分/合闸转换开关 09 过热指示

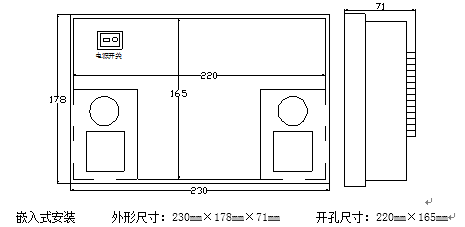

四、安装方式
五、电气接线图(此图为常规端子图、具体端子图以实物为准)
