1、概述

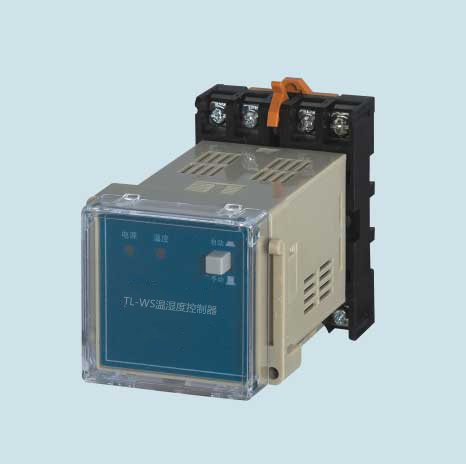

     TL-WS温湿度控制器采微处理技术, 传感器技术、计算机等多种高新技术。使用进口高精度温湿度传感器, 对被测环境进行测量，高亮度LED的显示，根据运行的不同状态进行综合控制，用于温湿度监测及控制的装置。适用于端子箱、高低压开关柜、变电器、箱式便电站、断路器等设备防潮、低温、高温的在线监测和自动加热和除湿。

2、使用说明：

1）    按传感器连线说明连接好温湿度传感器，输出负载以及工作电源220VAC。

2）    上电后温湿度控制器自检后上排显示当前温度，下排显示相对湿度。

3）    温湿度控制器对显示值与整定值比较从而控制负载输出和报警输出。（注：两个温湿度传感器分别控制两路加热负载输出，共用一个报警输出。）

3、主要技术指标：

1）显示范围：

  温度： -20℃ — 99℃    精度：± 1℃

  湿度： 20 — 99%RH    精度：±2%RH

2） 整定范围：

  温度：0℃— 99℃  每次上调下调为1℃

  湿度：20 — 99%RH  每次上调下调为1%RH

3） 加热器启动条件：

  温度显示值 ≤ 加热启动下限 或 湿度显示值 ≥ 湿度上限

4） 加热器退出条件：

①、仅由温度引起的加热其退出条件为：

   温度显示值 ≥ 加热启动上限

②、仅由湿度引起的加热其退出条件为：

湿度显示值 ≤ 湿度下限

③、由温湿度同时引起的加热其退出条件为：

   温度显示值 ≥ 加热启动上限 且 湿度显示值 ≤ 湿度下限

5） 出厂设定值：

  加热启动上限 15℃

  加热启动下限 5 ℃

  湿度上限   95%RH

  湿度下限   85%RH

6） 加热排风功率输出：

   220VAC 不大于 3A

7） 报警输出： 无源输出

8） 工作电源：220VAC

9） 电压回路功耗≤2W 和10VA

10） 气候参数：

   正常工作温度  -20℃ — 45℃

   极限工作温度  -30℃ — 75℃

   存储和运输温度 -40℃ — 75℃

4、安装及端子接线图

4.1外型尺寸：75mm×75mm×90mm      开孔尺寸：67mm×67mm

4.2、端子接线图：




 接线端子定义如下表：

（1）（2）接入220VAC

（3）（4）（5）（6）接入温湿度传感器1

（15）（16）（17）（18）接入温湿度传感器2

（9）（10 ）为加热1输出（无源常开）

（11）（12）为加热2输出（无源常开）

（13）与（14）为报警输出（无源常开）

产品运输和拆封不应受到剧烈冲击，应根据GB/T 15464《仪器仪表包装通用技术条件》的规定运输和储存。保存温湿度控制器应在原包装内，保存的地方环境温度为-40℃～75℃相对湿度不超过85％，空气中无腐蚀性气体。产品在仓库里保存，应放在台架上，叠放高度不超过5箱，拆箱后，单只包装的温湿度控制器叠放高度不超过5只。
6、保证期限及订货说明

产品自出厂之日起十二个月内，在用户遵守说明书规定要求进行操作和使用时（除去人为的破坏和操作失误以外造成的损坏）发现产品有功能、外观缺陷和不符合各项技术指标时，我公司给予免费修理或更换。 订货时，请详细写明所需型号及功能要求等相关内容，以便能为您提供更精确之产品。
