一、概述

         河北太麓电气科技有限公司开发生产的TL-FZ发电机中性点接地电阻柜对降低过电压、提高发电机组的安全性、可靠性，具有良好的效果。当接地电流大于规定值时，有可能产生弧光接地过电压。电阻接地方式的目的就是给故障点注入阻性电流，其电阻分量电流可以限制故障电流，保护主设备。

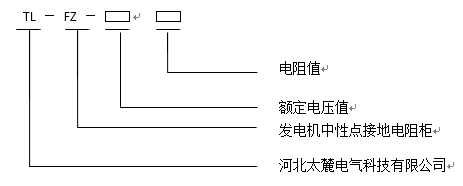

二、型号说明

三、技术参数

         1、海拨高度：不超过2000m

         2、环境温度：-40℃～60℃

         3、相对湿度：不大于95%（25℃）

    4、安装场所：空气中不应含化学腐蚀气体和蒸汽，无爆炸性尘埃,

         5、电网频率：48～52Hz（50 Hz系统），58～62 Hz（60 Hz系统）

         6、适用于：户内、户外

         7、电阻柜正常状态下中性点位移电压不超过运行相电压的5%

     8、通流时间：10S

    特殊使用条件，请在订货时详细提出

四、产品特点

1.电阻柜外型美观，耐腐蚀性强，防护等级可达IP55。

       2.根据不同的使用条件，电阻柜分为户内型和户外型。

       3.电阻材质可采用特种合金材料或非金属特种材料阀片。钢镍铬合金材料导电率高.通流能力强，耐高温，阻值稳定，耐腐蚀、温度系数良好，可靠性高。

4. TL-FZ型中性点接地电阻柜柜内可以配置单相隔离变压器，电阻器连接于变压器的二次侧。

5.可加装智能控制器和温湿度控制装置。

五、外形及安装

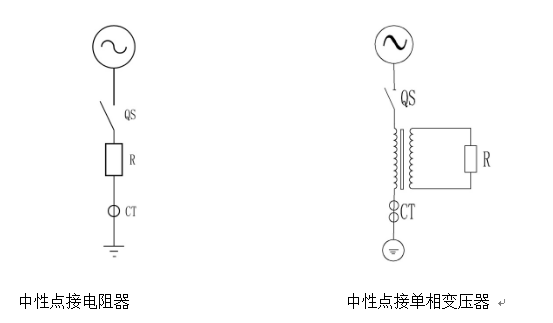

1、设备安装接线图如下图所示

2 电阻柜可固定于混凝土基础台上，以保持电阻的水平。 设备外壳应经柜脚接地螺栓可靠接地。 电阻柜外型尺寸根据用户具体参数而定。

六 订货须知

   1、系统额定电压:(KV)

   2、短时允许电流：（A）

         3. 标称电阻值：（Ω）

         4. 单相变压器容量: （kVA）和变比

         5.是否加装电流互感器（CT）:CT变比、容量和复合误差

         6.进线方式：可选上进下出，下进下出，侧进侧出，侧进下出

         7.短时允许通流时间：（s）

         8.电阻柜的柜体材质、（IP）防护等级、色标及安装地点

         9.是否需要加装智能控制器及温湿度控制装置
