一、概述

         TL-BZ变压器中性点接地电阻柜对降低电网过电压、提高电网的安全性、可靠性，具有良好的效果。用于 0.4～35kV供电系统中。中性点电阻把过电压限制到正常中性点电压的2.6倍以内，对消除谐振过电压有显著作用，防止过电压损坏主设备。

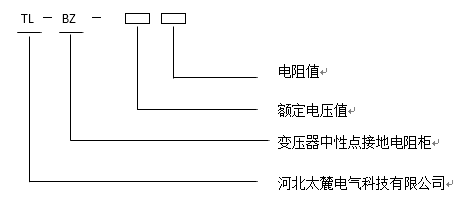

二、型号说明

    1、海拨高度：不超过2000m

    2、环境温度：-40℃～60℃

    3、相对湿度：不大于95%（25℃）

    4、安装场所：空气中不应含化学腐蚀气体和蒸汽，无爆炸性尘埃

    5、电网频率：48～52Hz（50 Hz系统），58～62 Hz（60 Hz系统）

    6、适用于：户内、户外

    7、电阻柜正常状态下中性点位移电压不超过运行相电压的5%。
    特殊使用条件，请在订货时详细提出。

四、产品特点

1、电阻柜柜体外型美观，耐腐蚀性强，防护等级可达IP55。

2、根据不同的使用条件，电阻柜分为户内型和户外型。进线方式可采用上进下出、侧进下出、和下进上出等，采用上进下出、侧进下出时柜体顶端装有穿墙套管。柜体顶部装有吊环便于吊装。

3、电阻材质采用特种镍铬合金材料，导电率高，通流能力强，耐高温，阻值稳定，耐腐蚀，韧性好强度高。

4、TL-BZ型中性点接地电阻器为标准产品，可以与电阻或电抗并联运行，为电网容量逐渐扩大提供保障。

5、.当变压器绕组为△形联结而需要独立安装Z形绕组接地变压器时，中性点接地电阻柜可与之配套使用。

6、可加装智能控制器或温湿度控制装置。

六、外形及安装

1、设备安装接线图如下图所示

    2、电阻柜可固定于混凝土基础台上，以保持电阻的水平。设备外壳应经柜脚接地螺栓可靠接地。电阻柜外型尺寸根据用户具体参数而定。

六、订货须知

1、系统额定电压:(KV)

2、短时允许电流：（A）

3、标称电阻值：（Ω）

4、接地变压器容量：（Kva）短时允许电流：（A）和变比

5、是否加装电流互感器（CT）:CT变比、容量和复合误差

6、进线方式：可选上进下出，下进下出，侧进侧出，侧进下出

7、短时允许通流时间：（s）

8、电阻柜的柜体材质、（IP）防护等级、色标及安装地点

9、是否需要加装智能控制器及温湿度控制装置
