一、简介

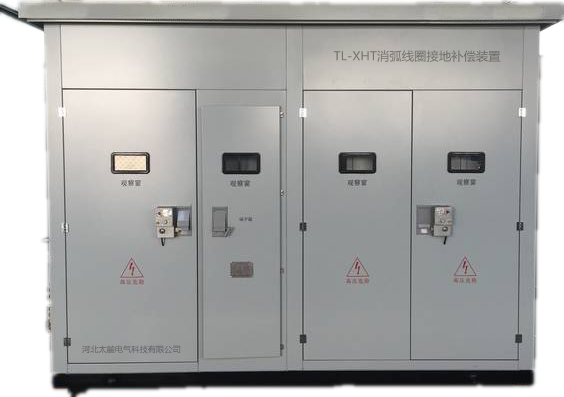

TL-XHT系列消弧线圈自动跟踪接地补偿成套装置，可调范围宽，对电网的适应能力强。在电网正常运行时,实时跟踪电网对地电容电流及补偿电网的脱谐度；在发生单相接地时实现快速、合理的补偿。可选配小电流接地选线装置准确报出接地出线。

二、使用环境

2.1  海拔高度不超过2000米；

2.2  空气相对湿度不大于90%，无导电尘埃存在；

2.3  不含有腐蚀金属和破坏绝缘的气体以及蒸汽的场所；

2.4  环境温度-5℃～＋40℃，通风状态良好；

2.5  无火灾、爆炸危险；

2.6  无剧烈振动和冲击,垂直倾斜度不超过5度的场所.

三、技术性能指标

  适用电压等级:6KV、10KV、35KV、66KV

  电容电流测量误差≤3%；

  单相接地故障时残流≤5A

  单相接地故障时补偿电网脱谐度≤10%；

  可选配小电流接地选线功能

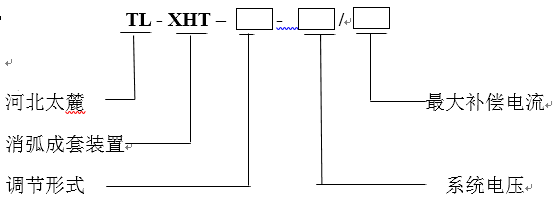

四、选型须知

本成套装置中接地变压器、消弧线圈柜体置于高压场地。中心控制屏内含消弧线圈控制器和小电流接地选线装置（选件），置于主控室。调节形式分调匝式(TZ),偏磁式（PX）。

五、线圈技术参数：

系统电压：6KV、10KV、35KV、66KV

电流范围：250A及以下

额定容量：3300 KVA及以下

额定频率：50Hz

相数：单相

温升限值：100K

冷却方式：AN（空气自冷）、AF（强迫风冷）

防护等级：IP00（无外壳）、IP20、IP23（有外壳）

泄漏比距：2.5cm/kv

安装方式：户内、户外

执行标准为：GB10229、GB6450、GB1094

绝缘水平：
